1 概述：

1.1 GUJ15(A)矿用堆煤传感器（以下简称传感器）适用于具有爆炸性混合气体

甲烷的危险场所以及露天煤矿、选煤厂等工作场所，作为矿用带式输送机综合

保护控制装置的煤位保护信号检测之用。

2 结构特征与工作原理

2.1 结构

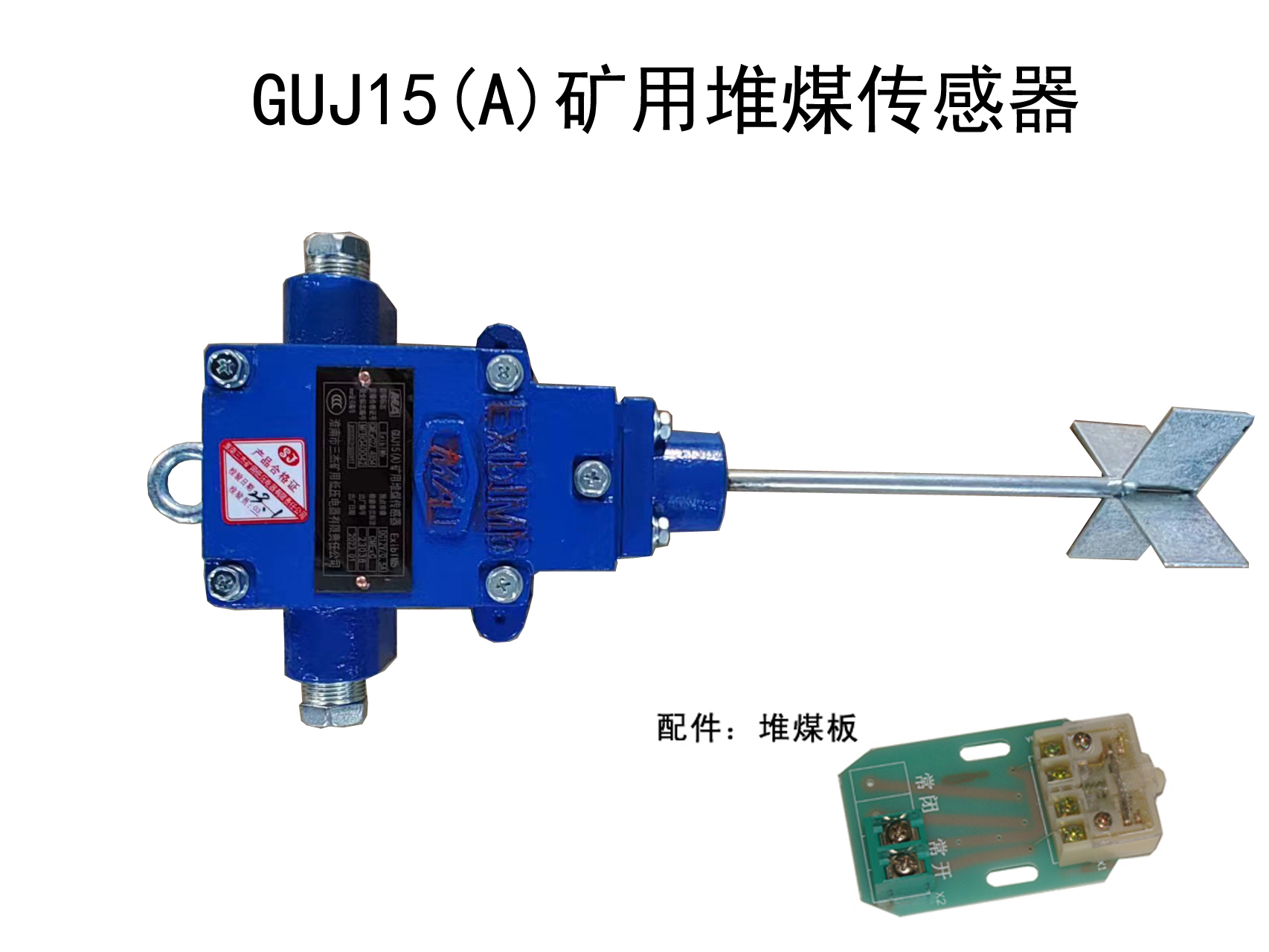

传感器由外壳、煤位触杆、开关接点、接线端子等部分组成。

2.2 工作原理

传感器工作原理为机械开关式。当出现运输机埋机头、满仓、满煤漏斗时，

煤触及煤位传感器的触头并推动触杆偏离中心线之间的动作摆角大于 15±3°

时，传感器动作，本传感器能自动切断运输机的电源实现煤位保护。

3 主要电气性能

3.1 动作角度：15°±3°；复位角度：8°±3°。

3.2 探杆动作力：≤9.8 N。

3.3 输出信号：无源常开接点信号，1 路。

3.4 接触电阻：闭合接点的接触电阻不大于 0.1Ω，振动、冲击、跌落、运输

后不大于 0.2Ω。

3.5 动作性能：传感器受动作力作用，探杆转动至动作角度时应立即动作，常

开接点闭合，动作力撤除探杆自动返回原位经过复位角度时立即恢复，常开接点

断开。

3.6 外壳防护等级：IP54。

3.7 外形尺寸：369mm×157mm×71mm。

3.8 重量： 1.0kg 。

3.9 传感器外壳材料为 HT250 灰铸铁铸造。
