1 概述

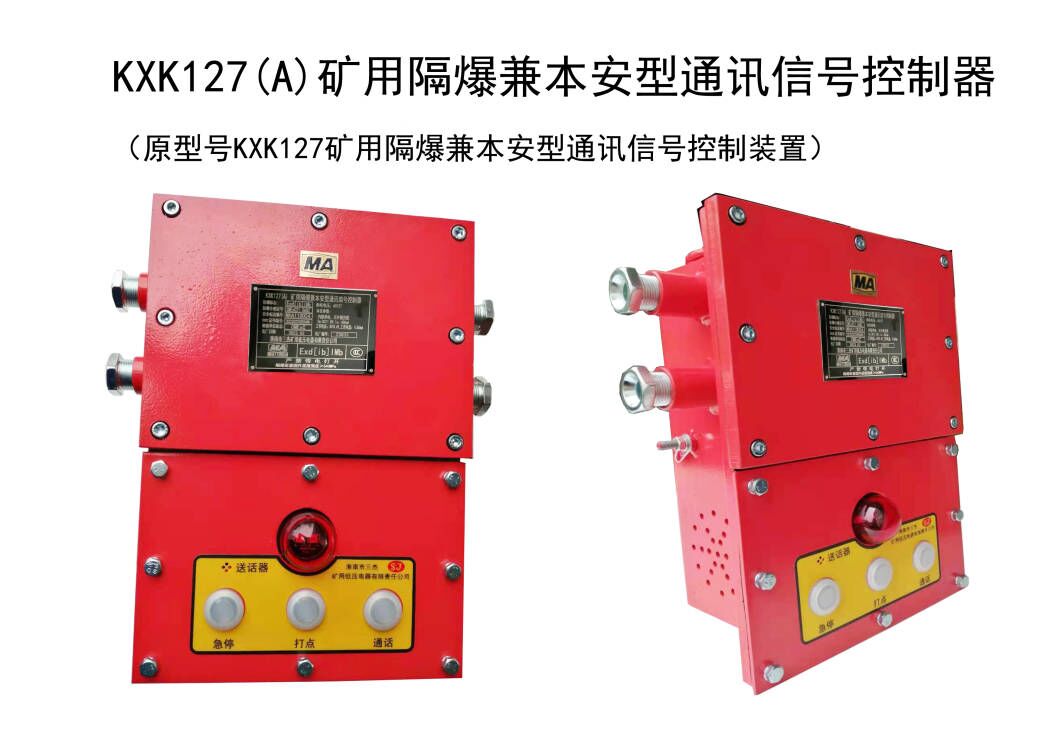

KXK127（A）矿用隔爆兼本安型通讯信号控制器为矿用隔爆兼本质安全型，适用于井下具有爆炸性气体环境的带式运输和绞车运输的信号联络用。
具有下列功能：
a.发送信号：按下本台的隔爆信号按钮，可向本台连机的各台发出声光信号（打点）。
b.接收信号：连机各台可以接收任一台发出的声光信号（打点）, 通过扬声器发出>85dB声频信号和通过发光二极管发出的在20米内可见的光信号。
c.单功对讲：本控制器在不改变现有煤矿隔爆信号装置电源和接线方式的情况下，连接各台通过电源线实现动力线载波对讲功能，无需另铺设电缆。
d.设手动急停按钮：实现控制电气设备紧急停车。
2 结构特征

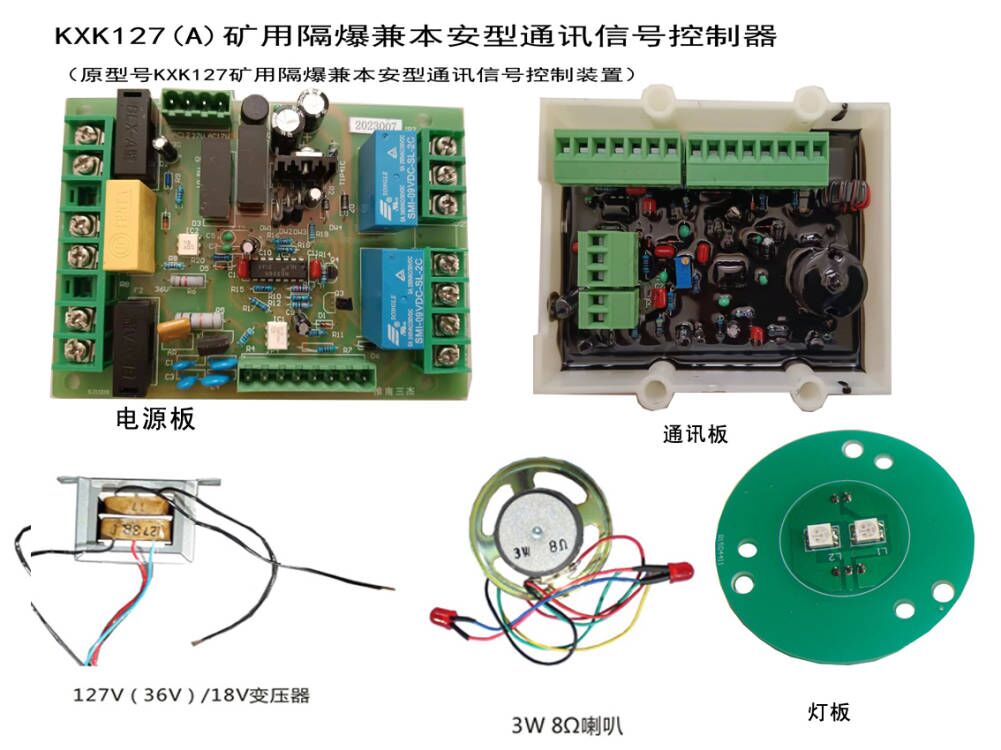

2.1 该产品重量轻，集老式的打点按钮、防爆灯、防爆电铃、三通接线几种功能于一体。原来的防爆灯由现在的高亮度发光二极管代替，醒目直观而独特；本来的电铃由现在的防水喇叭代替，声音洪亮，传送距离远。打点按钮由本机的打点按钮代替。本控制器的隔爆腔有一独立的接线腔，对外留四个出线口，无需再接三通。在原有功能不变的基础上载波通话功能，大大减少了井下作业工人的劳动强度。整体结构简单合理。
3 技术参数
3.1供电电压：AC127V。工作电流:0.1A。
3.2本安参数: 内部供电，无外接负载：
Uo：DC11.8V，Io: 450mA，工作电压：DC10.6V，工作电流≤360mA；
3.3电气性能
3.3.1工作方式：打点与单工对讲；
3.3.2 声信号： a) 打点信号声级强度：≥85dB(A)。
b) 对讲语音声级强度：≥85dB(A)。
3.3.3语音失真度：应不大于15%。
3.3.4 光信号：黑暗中20m远处应清晰可见。
3.3.5 控制器与控制器之间的最大传输距离：1.5km。
3.3.6 通话载波频率：195kHz~205kHz。
3.3.7 联机容量：2台。
3.3.8手动急停按钮：通过自锁按钮开关实现紧急停车并锁定，同时有警示牌指示，人工复位必须再按一次自锁按钮开关后方可解锁。
4. 隔爆型式：矿用隔爆兼本质安全型，隔爆标志为：Exd[ib]I Mb
5.外型尺寸：332mm×272mm×122mm 重量： 10kg
