1 概述

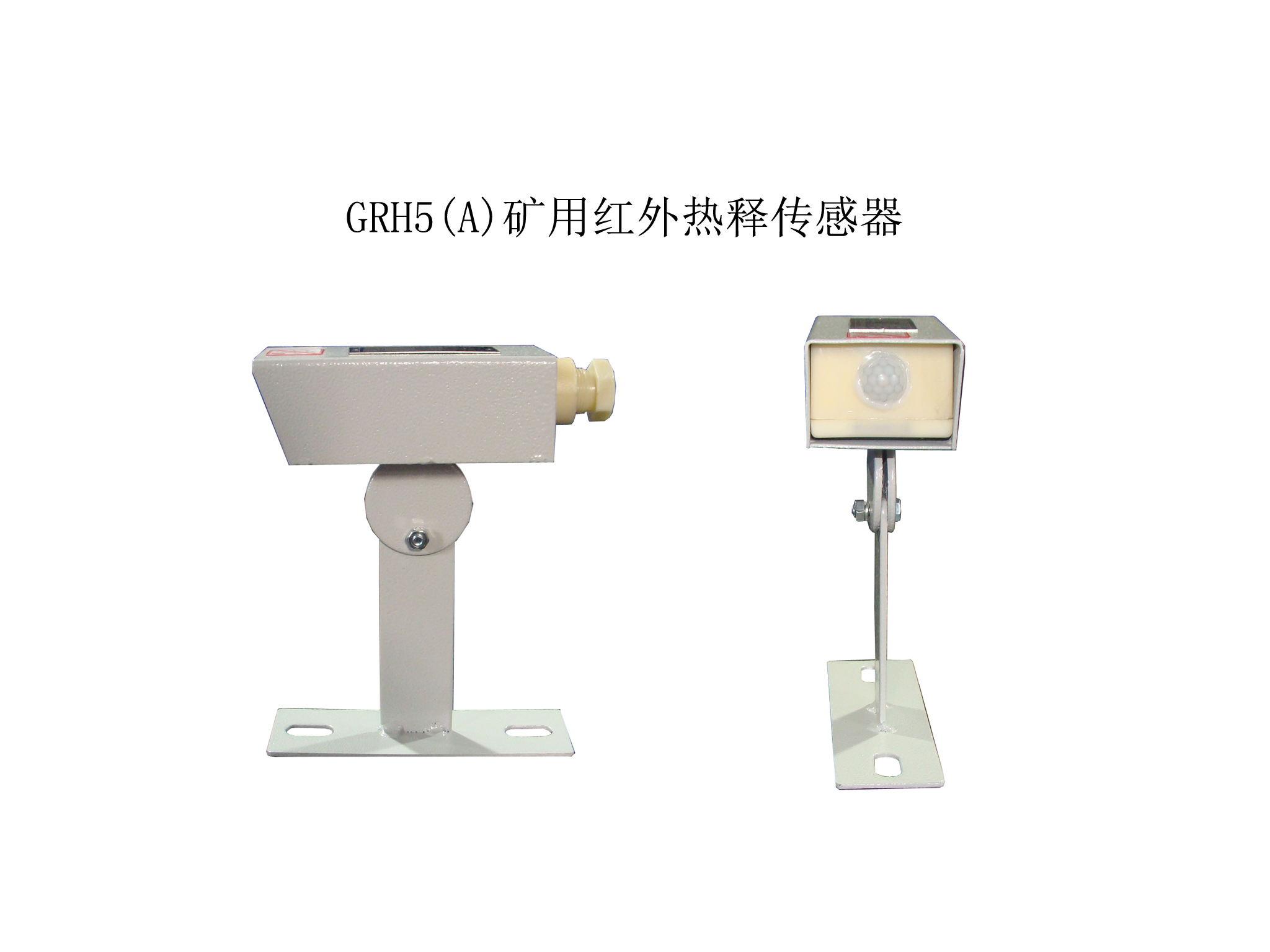

1.1 GRH5(A)矿用红外热释传感器（以下传感器）与矿用自动喷雾降尘装置控 制器和矿用隔爆电磁阀组成矿用自动喷雾降尘装置。主要用于煤矿井下运输大巷 粉尘作业场所。通过自动喷雾或酒水，不仅降尘除尘、净化空气，同时能吸收一 定的有害气体，降低甲烷浓度和环境。它是改善和治理粉尘作业环境，治粉尘危 害的安全管理设备.

2 结构特征与工作原理

主要由红外接收器、放大器、比较器及输出电路等构成框图如图 1 所示。

人体热量产生的红外线经菲涅尔透镜的汇聚，激发红外接收器产生微弱的低 频信号，该信号经二级放大、比较然后经输出电路处理后送控制器。

3 电气性能

3.1 探测范围：探测距离：(0~5)m，探测角度：(0~30)℃。

3.2 输出信号：高低电平信号，1 路；高电平≥3V，低电平≤0.5V；

3.3 基本功能：当传感器感应到人体在探测范围内，输出高电平信号，反之则输 出低电平信号。

4.本安参数：

Ui：DC12.4V，Ii：1.5A，Ci：0μF，Li：0mH。
