1． 概述

KHP340(A)煤矿用带式输送机保护装置是根据国家煤炭部关于完善井下带式运输机保护的有关文件的要求而进行设计的，在进行了大量的井下实地调查及试验后，对现有的带式机综合保护器进行了优化和改进；同时听取了大量的用户意见，使本装置的可靠性、密封性和操作方便性与现有同类产品相比较都有了不同程度的提高。

该装置配备我公司生产的各种传感器后可组成完善的井下带式输送机保护系统，实现低速、打滑、断带、煤位、跑偏、急停、撕裂、温度、烟雾、张力等多种功能的监控和保护。

a．KHP340(A)-Z煤矿用带式输送机保护装置主机具有语音故障报警和大屏幕液晶显示器显示功能。

b．KHP340(A)-Z煤矿用带式输送机保护装置主机在传感器方面尽可能地使用无源传感器，大大方便了安装、同时也增强了装置的抗干扰性能。

c．KHP340(A)-Z煤矿用带式输送机保护装置主机增强了静噪电路使声音更加清晰、洪亮、无背景噪声。

d．KHP340(A)-Z煤矿用带式输送机保护装置主机的保护功能有煤位、跑偏、低速、温度、烟雾、急停、撕裂保护。也可配接电磁阀实现超温洒水功能。

e.大屏幕液晶显示器，直接显示汉字信息，运行状态和速度、张力数据一目了然，各种故障信息由平面发光管清晰地指示出来。

2结构特点

装置主机由隔爆腔和本安腔两部分相连构成。隔爆腔中装有电源板，箱体两侧共设有四个出线口。本安腔装有主板、显示板、按钮板。显示板、按钮板固定在本安腔盖板上。壳体两侧分出共十只出线口，供通讯接线和传感器接线使用。主机具有“增加”、“减少” 、“启动”、 “停止” 、“试验” 、“翻页”、“设/急”、“通话”、“打点" 9个按钮。

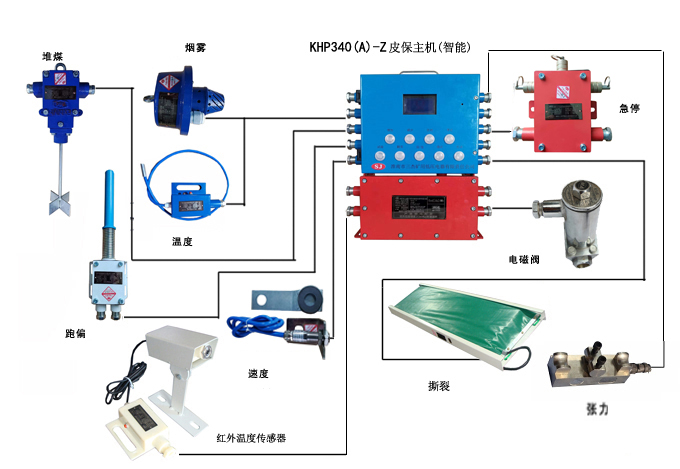

3．装置组成
