1.概述

KXJZ0.15/127(A)矿用带式输送机保护装置主机采用先进的单片机技术，实现对井下带 式输送机的全面检视和保护，包括速度、煤位、跑偏、急停、撕裂、温度、烟雾、抱闸、张 力等多种监控和保护功能。

本装置主机主要功能特点：

1.1 具有数显功能 (包括运行状态、速度)，各种保护信息由发光管清晰指示。

1.2 具有详细的语音报警声光提示功能，不仅能报出故障性质而且能报出发生的故障台号， 方便排除故障。

1.3 具有两种工作模式（主控、集控），方便实现多条皮带集控。

1.4 具有模拟速度屏蔽（将 JS1 上端两脚短接时即可速度屏蔽）、超速抱闸保护功能。

1.5 具有超温、烟雾洒水功能。

1.6 具有多台音频通讯、打点功能，通讯声音清晰洪亮。

1.7 具有保护试验、应急启车功能。（注：试验按钮作为应急或保护试验及检修皮带启动、 停止用，正常状态下禁用！） 。

1.8 具有简捷八项基本参数设置功能。（01 台号、02 速度自保、03 额定速度、04 主副电 机延时、05 张力上限、06 张力下限、07 启车预警、08 滚筒直径）。

2电气性能

2.1 主要技术指标

2.1.1 输入信号： a）高低电平信号，2 路；

b）无源接点信号，5 路。

2.1.2 输出信号：无源常开接点，2 路。

2.1.3 DC12V 电源输出：

a) 数量：1 路；

b) 额定输出电压：DC12V；

c) 额定工作电流：0.5A；

d) 最高开路电压：≤DC12.4V；

e) 过流保护动作值：≤1.1A；

f) 短路电流：≤50mA。

2.1.4 报警声级强度：≥85dB（A）。

2.2 基本功能

2.2.1 故障显示功能：在带式输送机产生故障时，输出接点闭合，发光管对故障类型进行 提示。

2.2.2 报警功能：在带式输送机产生故障时，能够进行语音报警。

2.2.3 按钮功能a.启动按钮：实现输送机起动，按下起车按钮，主机继电器吸合，控制输送机主电机起 动，同时“运转”数码管灯亮。 b.停止按钮：实现输送机停止，按下停车按钮，主机相应继电器断开，控制输送机主电 机停止，同时“运转”数码管灯灭。

2.3 本安参数 Uo：DC12.4V，Io：1.5A，Co：10μF，Lo：0.1mH。

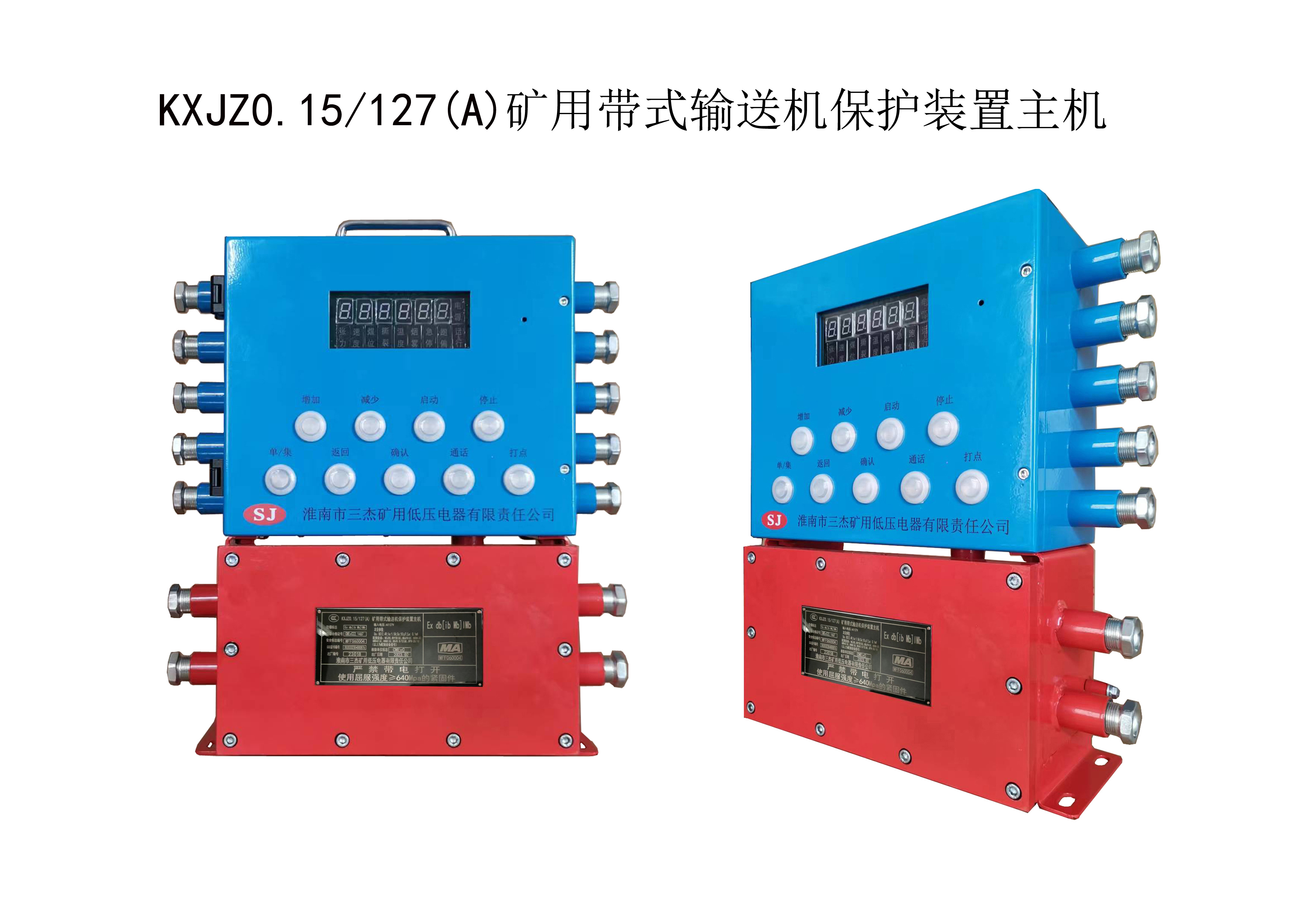

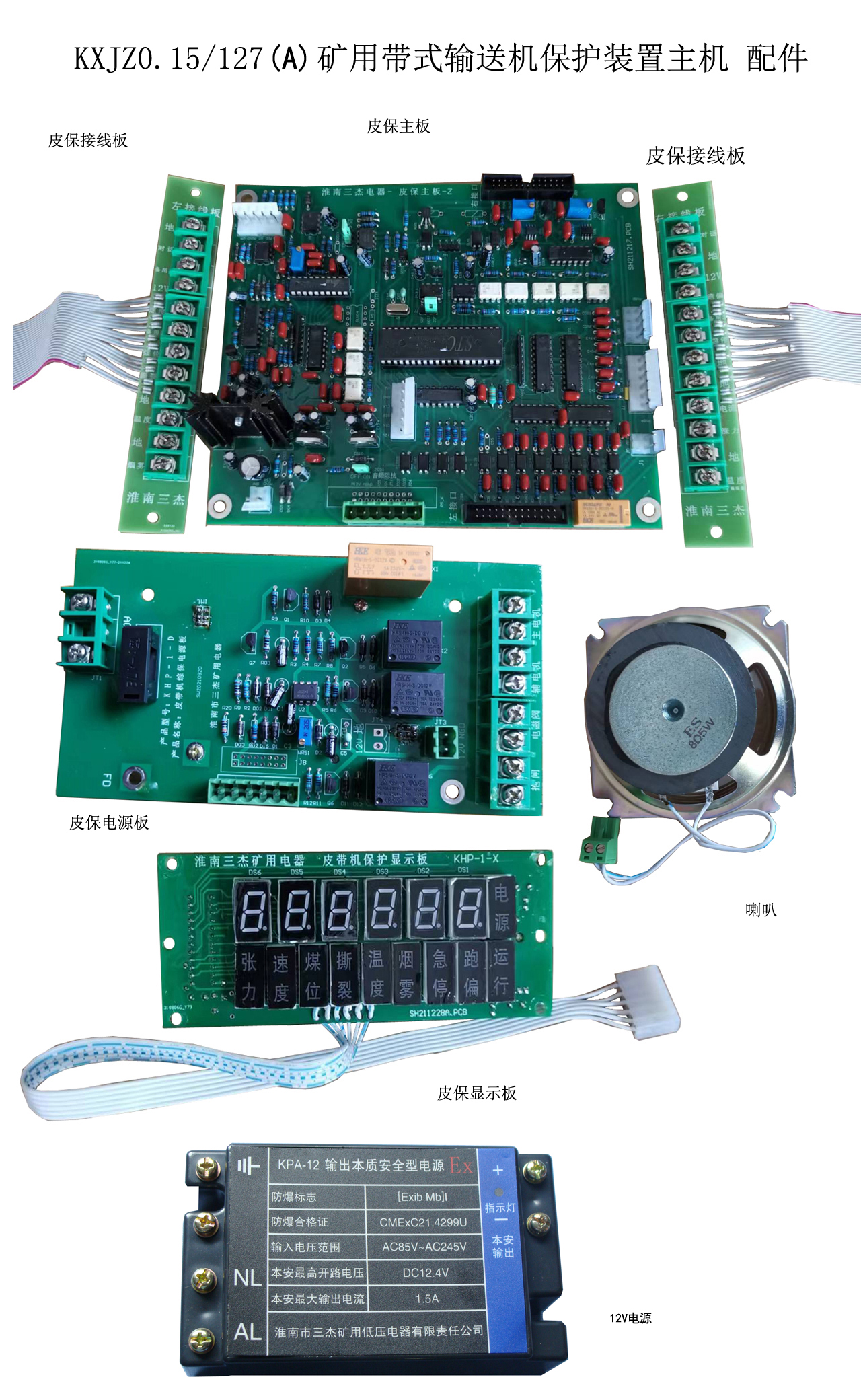

2.4 结构特点 装置由隔爆腔和本安腔两部分相连构成。隔爆腔中装有电源板,箱体两侧共设有六个出 线口。本安腔装有主板、显示板、按钮板。显示板、按钮板固定在本安腔盖板上。壳体两侧 分出共十二只出线口，供通讯接线和传感器接线使用。

2.5 尺寸： 381mm×475mm×139mm 重量：12Kg 材质：Q235A
