1 概述

1.1  KHJ0.5/18矿用本安型急停开关（以下简称急停开关）适用于具有爆炸性混合气体的危险场所、露天煤矿、选煤厂等工作场所，本急停开关主要用于煤矿井下带式输送机配套电控装置中沿线停车用，也可作为沿线本安电缆接线盒使用。该产品也可用于钢铁厂、水泥厂、火力发电厂和港口码头等带式输送机沿线停车。

2.1结构特征：

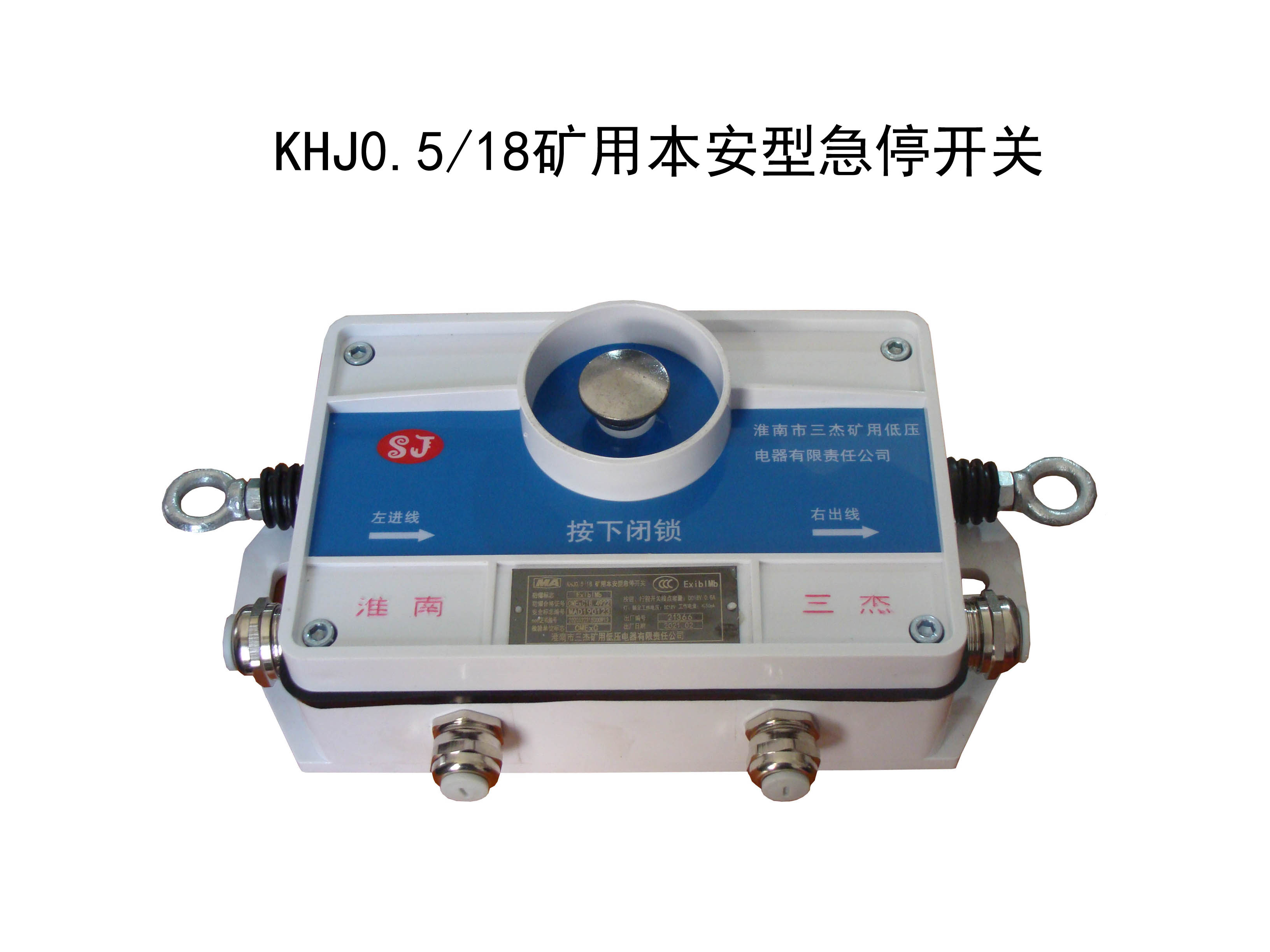

本急停开关外壳由ABS抗静电、耐阻燃工程塑料压制而成，用螺钉将盖和座固定在一起。为防止水和灰尘侵入，盖座之间采用密封垫结构。在盖上装有按钮，当拉环收到100±20N的拉力时，控制带式输送机保护回路，使带式输送机停车，实现沿线定点停车；在底座导轨室内装有二对上下拼装的锁孔座，它们通过拉杆与套环相连。这两个环供连接敷设在急停开关左右二个方向沿带式输送机的二条绳缆，用作通过带式输送机控制回路，以达到沿线停车目的。沿线停车用。当人们沿线拉停车绳缆时，通过绳缆传到套环，套环拉动拉杆拉动上下锁孔座，从而通过上下锁孔座沿导轨室内左右滑动，推动微动按钮。

3 技术特性

3.1主要技术参数：行程12±1mm；

3.2信号输出：二常开接点，二常闭接点，触点容量：DC18V/0.5A；

3.3动作方向：双向水平，行程12±1mm；

3.4拉力：100±20N；

3.5复位力8～10N，设有动作指标；

3.6电缆外径Φ10～Φ14，可选用2～10芯电缆；

3.7外形尺寸：（329×144×91）mm；
