1 概述

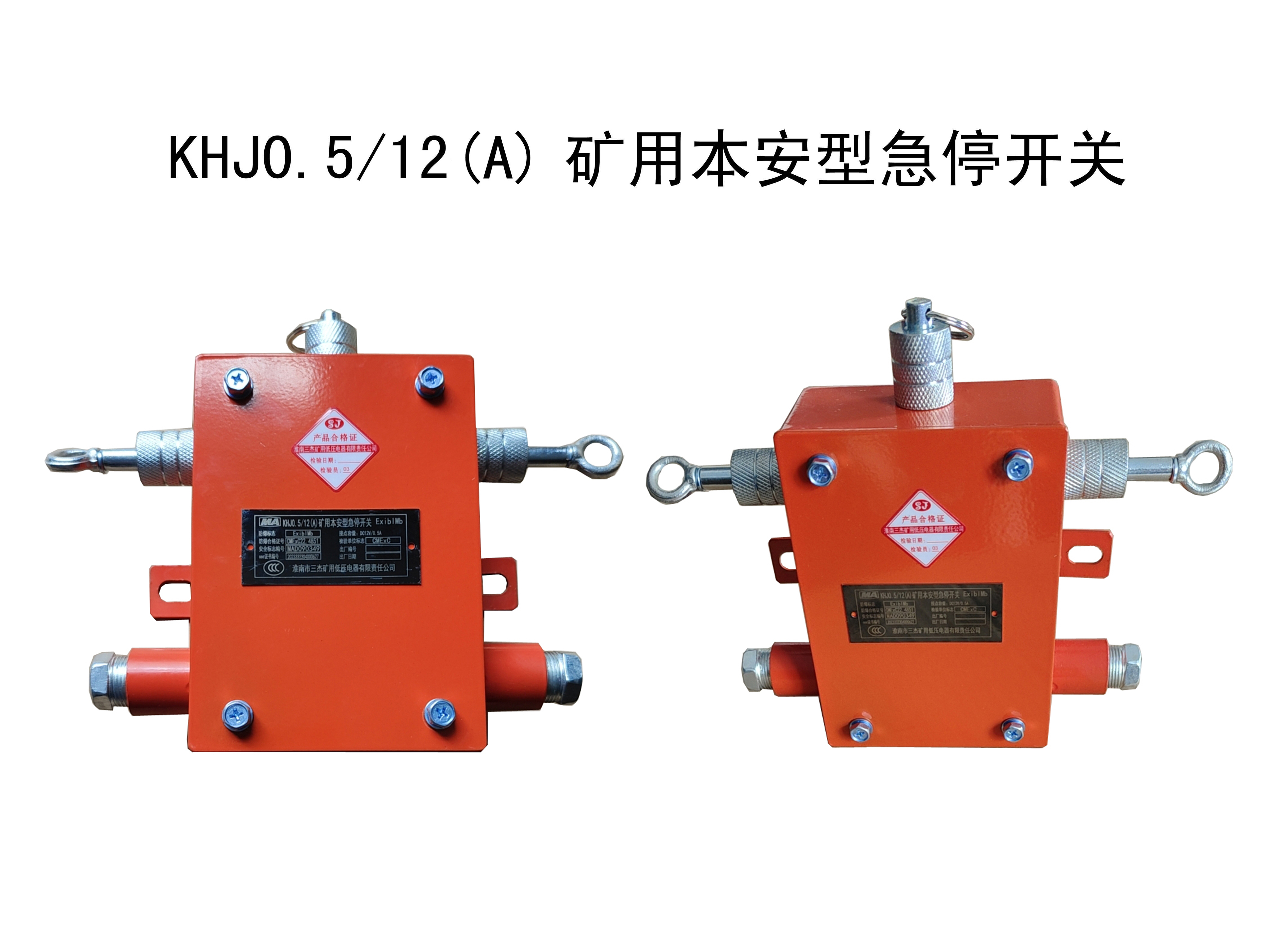

1.1 KHJ0.5/12(A)矿用本安型急停开关（以下简称急停开关）适用于具有爆炸性 混合气体的危险场所以及露天煤矿、选煤厂等工作场所，作为矿用带式输送机综 合保护控制装置的紧急停车信号检测之用适用于煤矿井下可实现带式输送机事 故时紧急停车用。

2 结构特征与工作原理

2．1 结构

急停开关由外壳、行程开关、拨杆、复位拉环、解锁按钮、接线端子等部分组成。

2．2 工作原理 急停开关拨杆受动作力作用后立即动作输出控制信号并锁定，必须在人工复 位后方可解锁。

3.主要技术参数

3.1 输出信号：无源常开接点，1 路；

3.2 动作行程：15mm±5mm；

3.3 动作力：40N±10N ；

3.4 复位力：30N±10N ；

3.5 接触电阻：闭合接点的接触电阻不大于 0.1Ω，振动、冲击、跌落、运输后接 触电阻不大于 0.2Ω. 3.6 动作性能：急停开关应受动作力后应立即动作，常开接点闭合，动作力撤除 后按下复位按钮应立即恢复，常开接点断开。
