1 概述

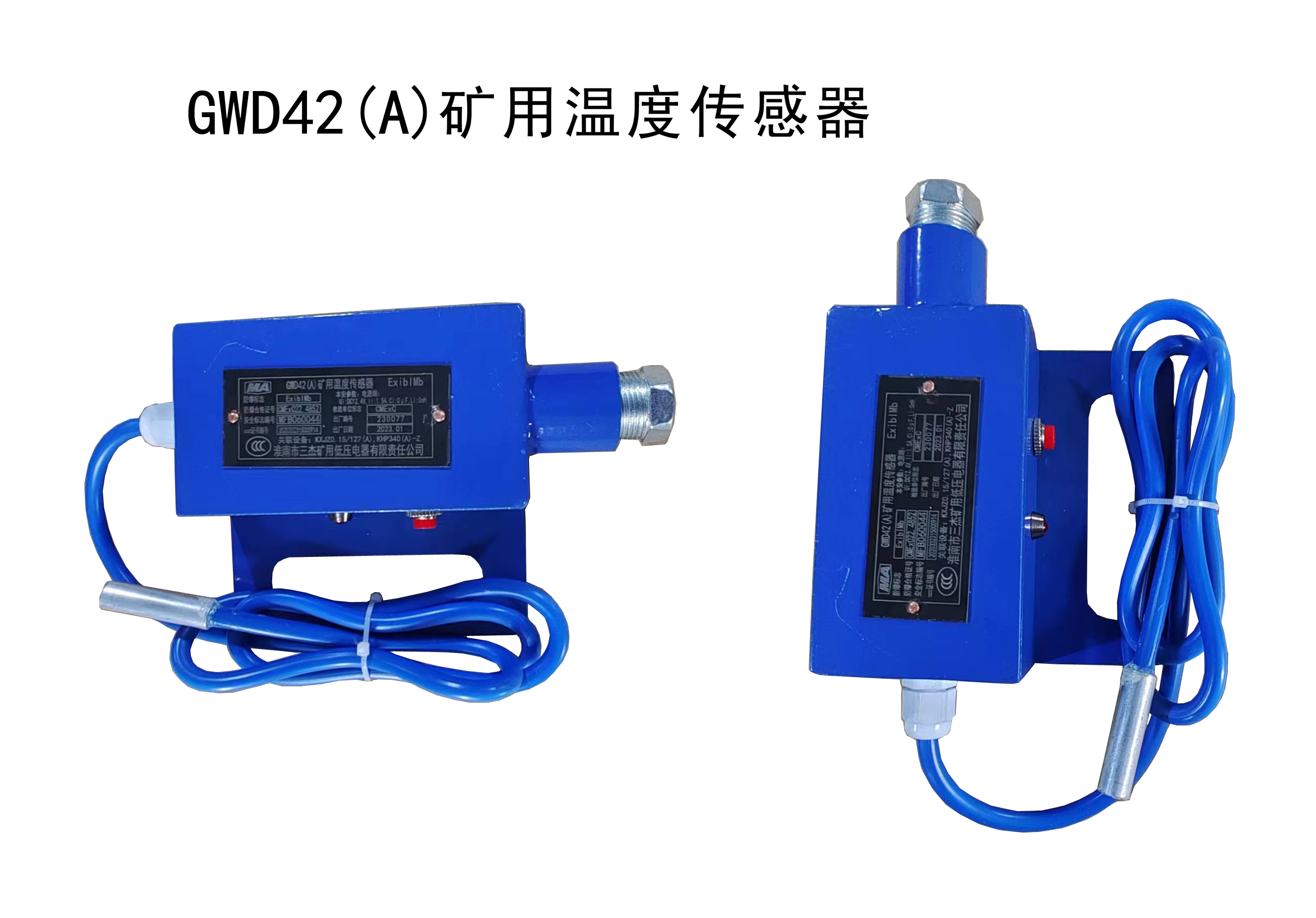

GWD42(A)矿用温度传感器与 KXJZ0.15/127(A)矿用带式输送机保护装置主 机配套使用，本设备适用于煤矿有瓦斯、煤尘爆炸危险的环境，作KXJZ0.15/127 矿用带式输送机保护装置主机的温度传感器，通过测量矿用带式 输送机需要测试点的温度参数，当被测温度超过额定值时向主机提供触发信号。

2 结构特征与工作原理

2.1 传感器外壳材料采用 Q235A 钢板焊接而成。

2.2 电路采用模块化设计。整体封装，体积小、重量轻。

2.3 工作原理 矿用温度传感器温度探头送给温度传感器的电压信号随温度的变 化而变化，温度传感器根据额定值与其进行比较，当超过额定值时温度传感器输出控制信号给主机。

3.主要性能

3.1 动作温度：42℃。

3.2 复原温度：35℃。

3.3 温度偏差：±3℃。

3.4 响应时间：≤5s。

3.5 探测角：(-90～90)°。

3.6 探测距离：≤5mm。

3.7 输出信号：高低电平信号，1 路；高电平≥9V；低电平≤0.5V。

3.8 动作性能:被测点温度超过动作温度时,传感器输出低电平信号;被测点温度 低于动作温度时,传感器输出高电平信号。

3.9 本安参数  Ui：DC12.4V，Ii：1.5A，Ci：0μF，Li：0mH。
