1 概述

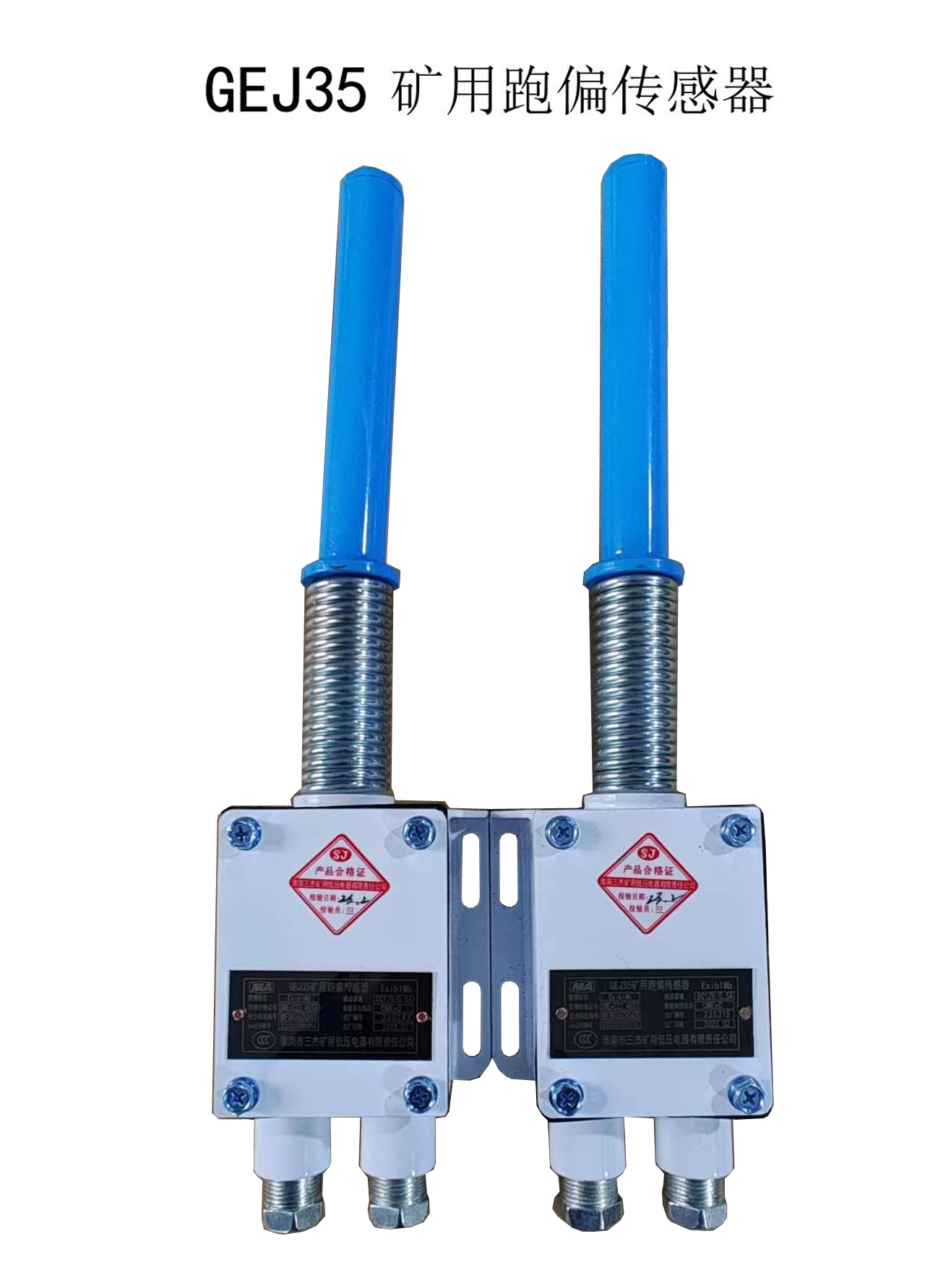

1.1 GEJ35 矿用跑偏传感器为矿用本质安全型电气设备, 该传感器适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为带式输送机输送带跑偏检测之用。

2 结构特征与工作原理

2.1 结构特征

体积小、重量轻、密封性能好、维护方便；触点动作后还留有较大的探杆转 动缓冲角，使其本身不易损坏；探杆上装有滚动护套，避免探杆和胶带间摩擦。

2.2 工作原理

胶带正常运行时，跑偏开关的探杆在竖直位置。当胶带跑偏时，胶带碰到跑 偏开关的探杆并带动探杆轴旋转，当探杆偏转到一定角度时，拨动跑偏开关内的 行程开关，发出跑偏信号。

3 主要性能

3.1 动作角度：35°±3°；

3.2 复位角度：25°±3°；

3.3 探杆动作力：40N±10N；

3.4 探杆转动的极限角度≥70°；

3.5 输出信号：无源常开接点，1 路；

3.6 接触电阻：闭合接点的接触电阻不大于 0.1Ω，振动和冲击试验后不大于 0.2Ω。

3.7 外壳防护等级：IP54。

3.8 外形尺寸： 372mm×161mm×66mm。

3.9 重量：1kg

3.10 外壳材质：Q235A
